Mini cabo

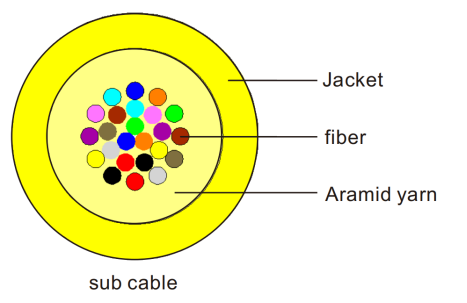

Para 1-32 Mini CABE, a fibra discreta é a unidade básica, o fio Aramid é o membro da força, PVC ou LSZH é o material da bainha externo.

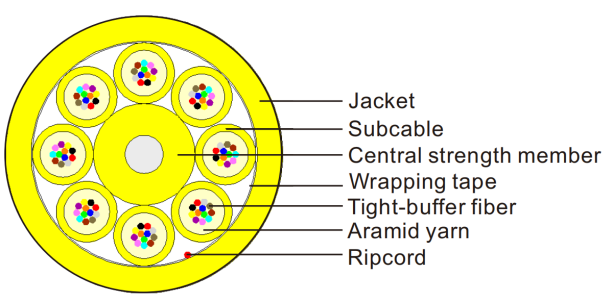

O mini-cabo ramificado é composto de subunidade multi-núcleo (mini cabo de tubo único), membro da força central KFRP/GFRP, bainha de saída de PVC/LSZH. Os mini cabos de tubo único estão presos ao redor do membro da força central.

Status de disponibilidade:

Quantidade:



Inquérito Adicionar a cesta

Características
Aplicativo
Especificação
Download

Fibra nu como a unidade básica, com alta integração;
Aramid Yarn como membro da força para melhorar o desempenho de tração do cabo;
Retardador de chama, ecologicamente correto, resistente à corrosão.

em um:

sob um:

Cabo de fibra óptica Patchcord óptico Solução central de data Caixa de distribuição óptica

Contagem de fibras	Membro da força	Diâmetro do cabo （Mm）	Peso （kg/km)	Raio de flexão mínima （mm)		Carga de tração （n)		Carga de esmagamento (N/100mm)		Faixa de temperatura (℃)
Contagem de fibras	Membro da força	Diâmetro do cabo （Mm）	Peso （kg/km)	Estático	Dinâmico	Curto prazo	A longo prazo	Curto prazo	A longo prazo	Faixa de temperatura (℃)
2	Fio Aramid	2,0 ± 0,1	3.2	30	60	100	50	500	100	-20 ℃-+60 ℃
8	Fio Aramid	2,4 ± 0,1	4.9	30	60	150	70	500	100	-20 ℃-+60 ℃
12	Fio Aramid	3,0 ± 0,1	6.9	30	60	200	80	500	100	-20 ℃-+60 ℃
16	Fio Aramid	3,4 ± 0,1	9.0	34	68	220	100	500	100	-20 ℃-+60 ℃
24	Fio Aramid	3,5 ± 0,1	9.5	35	70	250	120	500	100	-20 ℃-+60 ℃
32	Fio Aramid	5,0 ± 0,1	21.0	50	100	250	120	500	100	-20 ℃-+60 ℃
48	Fio Aramid	9,5 ± 0,3	100.0	95	190	600	200	1000	200	-20 ℃-+60 ℃
64	Fio Aramid	11,5 ± 0,5	110.0	120	240	800	400	1000	200	-20 ℃-+60 ℃
72	Fio Aramid	13,5 ± 0,5	145.0	135	270	1000	400	1000	200	-20 ℃-+60 ℃
96	Fio Aramid	13,5 ± 0,5	150.0	135	270	1200	400	1000	200	-20 ℃-+60 ℃
144	Fio Aramid	13,5 ± 0,5	153.0	135	270	1320	400	1000	200	-20 ℃-+60 ℃

Tipo de fibra	Atenuação （db/km）				Largura de banda excessiva de lançamento (MHZ.KM)		Modo Banda de modo eficaz (MHZ.KM)
Tipo de fibra	1310nm	1550nm	850nm	1300nm	850nm	1300nm	850nm
G.652d	≤0,4	≤0,3	－	－	－	－	－
G.657a	≤0,4	≤0,3	－	－	－	－	－
Om1	－	－	≤3.0	≤1,0	≥200	≥500
OM2	－	－	≤3.0	≤1,0	≥500	≥500
OM3	－	－	≤3.0	≤1,0	≥1500	≥500	≥2000
Om4	－	－	≤3.0	≤1,0	≥3500	≥500	≥4700

Contagem de fibras	Membro da força	Diâmetro do cabo （Mm）	Peso （kg/km)	Raio de flexão mínima （mm)		Carga de tração （n)		Carga de esmagamento (N/100mm)		Faixa de temperatura (℃)
Contagem de fibras	Membro da força	Diâmetro do cabo （Mm）	Peso （kg/km)	Estático	Dinâmico	Curto prazo	A longo prazo	Curto prazo	A longo prazo	Faixa de temperatura (℃)
2	Fio Aramid	2,0 ± 0,1	3.2	30	60	100	50	500	100	-20 ℃-+60 ℃
8	Fio Aramid	2,4 ± 0,1	4.9	30	60	150	70	500	100	-20 ℃-+60 ℃
12	Fio Aramid	3,0 ± 0,1	6.9	30	60	200	80	500	100	-20 ℃-+60 ℃
16	Fio Aramid	3,4 ± 0,1	9.0	34	68	220	100	500	100	-20 ℃-+60 ℃
24	Fio Aramid	3,5 ± 0,1	9.5	35	70	250	120	500	100	-20 ℃-+60 ℃
32	Fio Aramid	5,0 ± 0,1	21.0	50	100	250	120	500	100	-20 ℃-+60 ℃
48	Fio Aramid	9,5 ± 0,3	100.0	95	190	600	200	1000	200	-20 ℃-+60 ℃
64	Fio Aramid	11,5 ± 0,5	110.0	120	240	800	400	1000	200	-20 ℃-+60 ℃
72	Fio Aramid	13,5 ± 0,5	145.0	135	270	1000	400	1000	200	-20 ℃-+60 ℃
96	Fio Aramid	13,5 ± 0,5	150.0	135	270	1200	400	1000	200	-20 ℃-+60 ℃
144	Fio Aramid	13,5 ± 0,5	153.0	135	270	1320	400	1000	200	-20 ℃-+60 ℃

Tipo de fibra	Atenuação （db/km）				Largura de banda excessiva de lançamento (MHZ.KM)		Modo Banda de modo eficaz (MHZ.KM)
Tipo de fibra	1310nm	1550nm	850nm	1300nm	850nm	1300nm	850nm
G.652d	≤0,4	≤0,3	－	－	－	－	－
G.657a	≤0,4	≤0,3	－	－	－	－	－
Om1	－	－	≤3.0	≤1,0	≥200	≥500
OM2	－	－	≤3.0	≤1,0	≥500	≥500
OM3	－	－	≤3.0	≤1,0	≥1500	≥500	≥2000
Om4	－	－	≤3.0	≤1,0	≥3500	≥500	≥4700
