Cabo óptico integrado com vários feixes

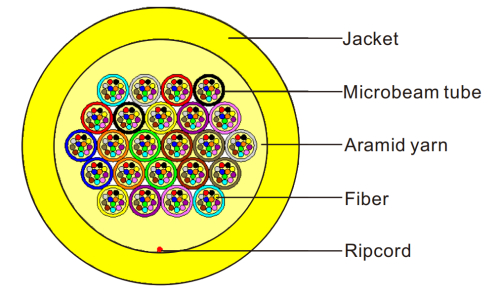

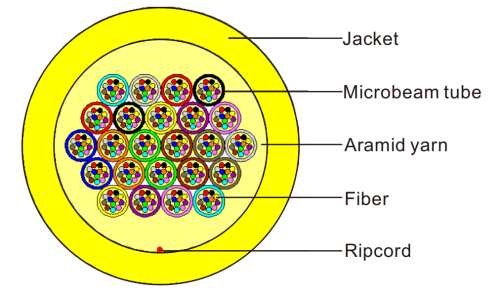

O tubo micro-vigas é feito de múltiplas fibras com uma bainha fina, que possui alta densidade, pequeno diâmetro externo e facilmente rasgado pelos recursos de 1 a 24 cabos de núcleo disponíveis.Multi-Beam

O cabo integrado é composto por vários tubos micro-vigas.

Status de disponibilidade:

Quantidade:



Inquérito Adicionar a cesta

Características
Aplicativo
Especificação
Download

Tubo micro-vigas como unidade básica, com alta integração de fibras;
Aramid Yarn como membro da força para melhorar o desempenho de tração do cabo;
Retardador de chama, ecologicamente correto, resistente à corrosão.

em um:

sob um:

Cabo de fibra óptica Patchcord óptico Solução central de data Caixa de distribuição óptica

Contagem de fibras	Diâmetro do cabo （Mm）	Peso （kg/km)	Raio mínimo de flexão （Mm）			Carga de tração （N）			Carga de esmagamento （N/100mm）		Faixa de temperatura (℃)
Contagem de fibras	Diâmetro do cabo （Mm）	Peso （kg/km)	Estático	Dinâmico		Curto prazo	A longo prazo		Curto prazo	A longo prazo	Faixa de temperatura (℃)
6	1,15 ± 0,1	1.4	30		60	660		200	1000	200	-20 ℃-+60 ℃
8	1,5 ± 0,1	2.1	30		60	660		200	1000	200	-20 ℃-+60 ℃
12	1,5 ± 0,1	2.2	30		60	1320		400	1000	200	-20 ℃-+60 ℃
48	7,6 ± 0,5	50.5	76		152	2000		900	1000	200	-20 ℃-+60 ℃
144	10,0 ± 0,5	75.6	100		200	2000		900	1000	200	-20 ℃-+60 ℃
288	13,0 ± 0,5	135.2	130		260	2000		900	1000	200	-20 ℃-+60 ℃

Tipo de fibra	Atenuação （db/km）				Largura de banda excessiva de lançamento (MHZ.KM)		Modo Banda de modo eficaz (MHZ.KM)
Tipo de fibra	1310nm	1550nm	850nm	1300nm	850nm	1300nm	850nm
G.652d	≤0,4	≤0,3	－	－	－	－	－
G.657a	≤0,4	≤0,3	－	－	－	－	－
Om1	－	－	≤3.0	≤1,0	≥200	≥500
OM2	－	－	≤3.0	≤1,0	≥500	≥500
OM3	－	－	≤3.0	≤1,0	≥1500	≥500	≥2000
Om4	－	－	≤3.0	≤1,0	≥3500	≥500	≥4700

Contagem de fibras	Diâmetro do cabo （Mm）	Peso （kg/km)	Raio mínimo de flexão （Mm）			Carga de tração （N）			Carga de esmagamento （N/100mm）		Faixa de temperatura (℃)
Contagem de fibras	Diâmetro do cabo （Mm）	Peso （kg/km)	Estático	Dinâmico		Curto prazo	A longo prazo		Curto prazo	A longo prazo	Faixa de temperatura (℃)
6	1,15 ± 0,1	1.4	30		60	660		200	1000	200	-20 ℃-+60 ℃
8	1,5 ± 0,1	2.1	30		60	660		200	1000	200	-20 ℃-+60 ℃
12	1,5 ± 0,1	2.2	30		60	1320		400	1000	200	-20 ℃-+60 ℃
48	7,6 ± 0,5	50.5	76		152	2000		900	1000	200	-20 ℃-+60 ℃
144	10,0 ± 0,5	75.6	100		200	2000		900	1000	200	-20 ℃-+60 ℃
288	13,0 ± 0,5	135.2	130		260	2000		900	1000	200	-20 ℃-+60 ℃

Tipo de fibra	Atenuação （db/km）				Largura de banda excessiva de lançamento (MHZ.KM)		Modo Banda de modo eficaz (MHZ.KM)
Tipo de fibra	1310nm	1550nm	850nm	1300nm	850nm	1300nm	850nm
G.652d	≤0,4	≤0,3	－	－	－	－	－
G.657a	≤0,4	≤0,3	－	－	－	－	－
Om1	－	－	≤3.0	≤1,0	≥200	≥500
OM2	－	－	≤3.0	≤1,0	≥500	≥500
OM3	－	－	≤3.0	≤1,0	≥1500	≥500	≥2000
Om4	－	－	≤3.0	≤1,0	≥3500	≥500	≥4700
