Cabo de distribuição

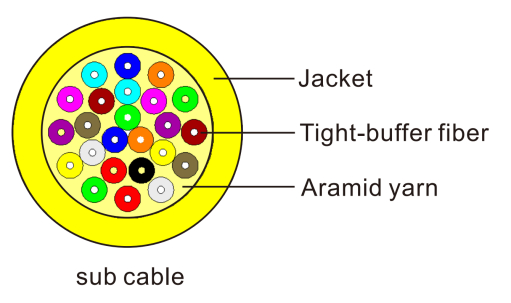

As múltiplas fibras tamponadas apertadas são a unidade básica, o fio Aramid é seu membro de força, PVC ou LSZH é o material da bainha. (2-24 núcleos).

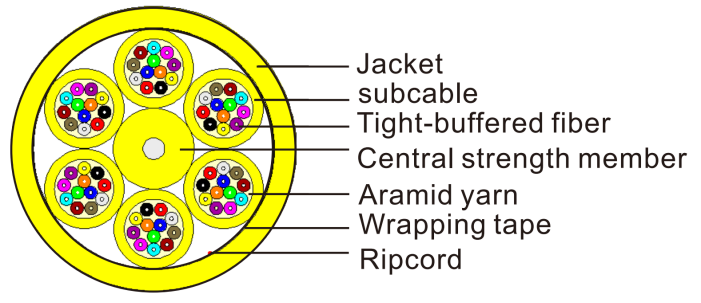

O cabo de distribuição ramificado é composto de subunidade multi-núcleo (cabo de distribuição de tubo único), membro da força central KFRP/GFRP, bainha de saída de PVC/LSZH. Os cabos de distribuição de tubo único estão presos ao redor do membro da força central. (acima de 24 núcleos)

Status de disponibilidade:

Quantidade:



Inquérito Adicionar a cesta

Fibra tamponada apertada, fácil de tirar;
Aramid Yarn como membro da força para melhorar o desempenho de tração do cabo;
Retardador de chama, ecologicamente correto, resistente à corrosão.

em um:

sob um:

Cabo de fibra óptica Patchcord óptico Solução central de data Caixa de distribuição óptica

Contagem de fibras	Membro da força	Diâmetro do cabo （Mm）	Peso （kg/km)	Raio mínimo de flexão （Mm）		Carga de tração （n)		Carga de esmagamento (N/100mm)		Faixa de temperatura (℃)
Contagem de fibras	Membro da força	Diâmetro do cabo （Mm）	Peso （kg/km)	Estático	Dinâmico	Curto prazo	A longo prazo	Curto prazo	A longo prazo	Faixa de temperatura (℃)
2	Fio Aramid	4,5 ± 0,1	19.2	45	90	400	200	1000	200	-20 ℃-+60 ℃
4	Fio Aramid	5,0 ± 0,1	20.5	50	100	400	200	1000	200	-20 ℃-+60 ℃
6	Fio Aramid	5,5 ± 0,1	28.3	55	110	660	200	1000	200	-20 ℃-+60 ℃
8	Fio Aramid	6,0 ± 0,1	32.9	60	120	660	200	1000	200	-20 ℃-+60 ℃
12	Fio Aramid	6,5 ± 0,1	36.5	65	130	660	200	1000	200	-20 ℃-+60 ℃
16	Fio Aramid	7,0 ± 0,1	45.2	70	140	660	200	1000	200	-20 ℃-+60 ℃
24	Fio Aramid	8,5 ± 0,1	67.2	85	170	1320	400	1000	200	-20 ℃-+60 ℃
36	Fio Aramid	10,5 ± 0,2	89.8	105	210	1320	400	1000	200	-20 ℃-+60 ℃
48	Fio Aramid	11,5 ± 0,5	106.9	115	230	1320	400	1000	200	-20 ℃-+60 ℃
72	Fio Aramid	19,5 ± 0,5	581.3	195	390	1320	400	1000	200	-20 ℃-+60 ℃
96	Fio Aramid	22,8 ± 0,8	728.4	228	456	1320	400	1000	200	-20 ℃-+60 ℃
144	Fio Aramid	26,4 ± 0,8	797.8	264	528	1320	400	1000	200	-20 ℃-+60 ℃

Tipo de fibra	Atenuação （db/km）				Largura de banda excessiva de lançamento (MHZ.KM)		Largura de banda do modo eficaz (MHZ.KM)
Tipo de fibra	1310nm	1550nm	850nm	1300nm	850nm	1300nm	850nm
G.652d	≤0,4	≤0,3	－	－	－	－	－
G.657a	≤0,4	≤0,3	－	－	－	－	－
Om1	－	－	≤3.0	≤1,0	≥200	≥500
OM2	－	－	≤3.0	≤1,0	≥500	≥500
OM3	－	－	≤3.0	≤1,0	≥1500	≥500	≥2000
Om4	－	－	≤3.0	≤1,0	≥3500	≥500	≥4700

Contagem de fibras	Membro da força	Diâmetro do cabo （Mm）	Peso （kg/km)	Raio mínimo de flexão （Mm）		Carga de tração （n)		Carga de esmagamento (N/100mm)		Faixa de temperatura (℃)
Contagem de fibras	Membro da força	Diâmetro do cabo （Mm）	Peso （kg/km)	Estático	Dinâmico	Curto prazo	A longo prazo	Curto prazo	A longo prazo	Faixa de temperatura (℃)
2	Fio Aramid	4,5 ± 0,1	19.2	45	90	400	200	1000	200	-20 ℃-+60 ℃
4	Fio Aramid	5,0 ± 0,1	20.5	50	100	400	200	1000	200	-20 ℃-+60 ℃
6	Fio Aramid	5,5 ± 0,1	28.3	55	110	660	200	1000	200	-20 ℃-+60 ℃
8	Fio Aramid	6,0 ± 0,1	32.9	60	120	660	200	1000	200	-20 ℃-+60 ℃
12	Fio Aramid	6,5 ± 0,1	36.5	65	130	660	200	1000	200	-20 ℃-+60 ℃
16	Fio Aramid	7,0 ± 0,1	45.2	70	140	660	200	1000	200	-20 ℃-+60 ℃
24	Fio Aramid	8,5 ± 0,1	67.2	85	170	1320	400	1000	200	-20 ℃-+60 ℃
36	Fio Aramid	10,5 ± 0,2	89.8	105	210	1320	400	1000	200	-20 ℃-+60 ℃
48	Fio Aramid	11,5 ± 0,5	106.9	115	230	1320	400	1000	200	-20 ℃-+60 ℃
72	Fio Aramid	19,5 ± 0,5	581.3	195	390	1320	400	1000	200	-20 ℃-+60 ℃
96	Fio Aramid	22,8 ± 0,8	728.4	228	456	1320	400	1000	200	-20 ℃-+60 ℃
144	Fio Aramid	26,4 ± 0,8	797.8	264	528	1320	400	1000	200	-20 ℃-+60 ℃

Tipo de fibra	Atenuação （db/km）				Largura de banda excessiva de lançamento (MHZ.KM)		Largura de banda do modo eficaz (MHZ.KM)
Tipo de fibra	1310nm	1550nm	850nm	1300nm	850nm	1300nm	850nm
G.652d	≤0,4	≤0,3	－	－	－	－	－
G.657a	≤0,4	≤0,3	－	－	－	－	－
Om1	－	－	≤3.0	≤1,0	≥200	≥500
OM2	－	－	≤3.0	≤1,0	≥500	≥500
OM3	－	－	≤3.0	≤1,0	≥1500	≥500	≥2000
Om4	－	－	≤3.0	≤1,0	≥3500	≥500	≥4700
