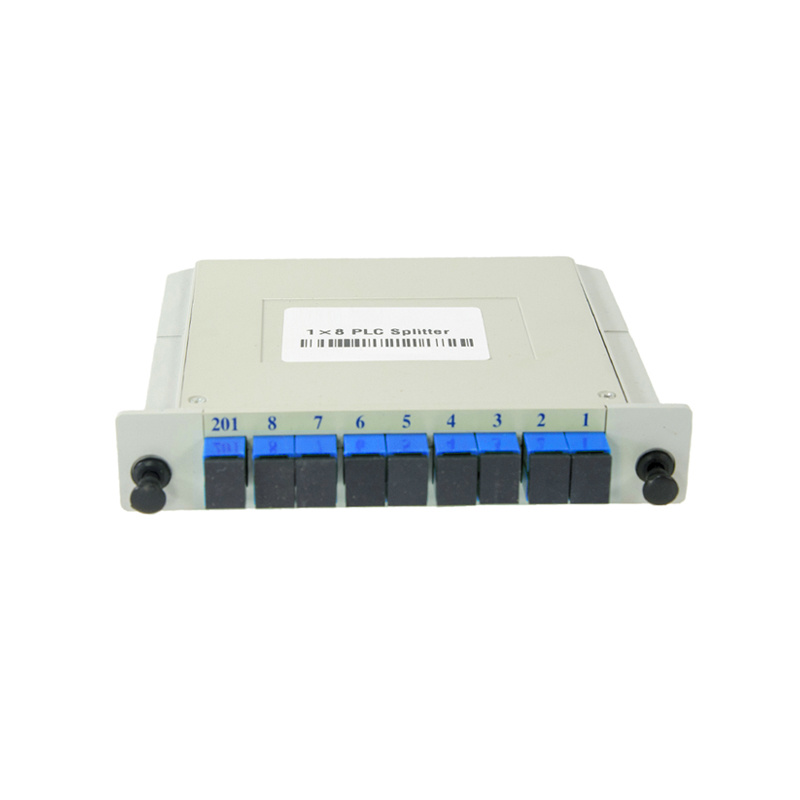

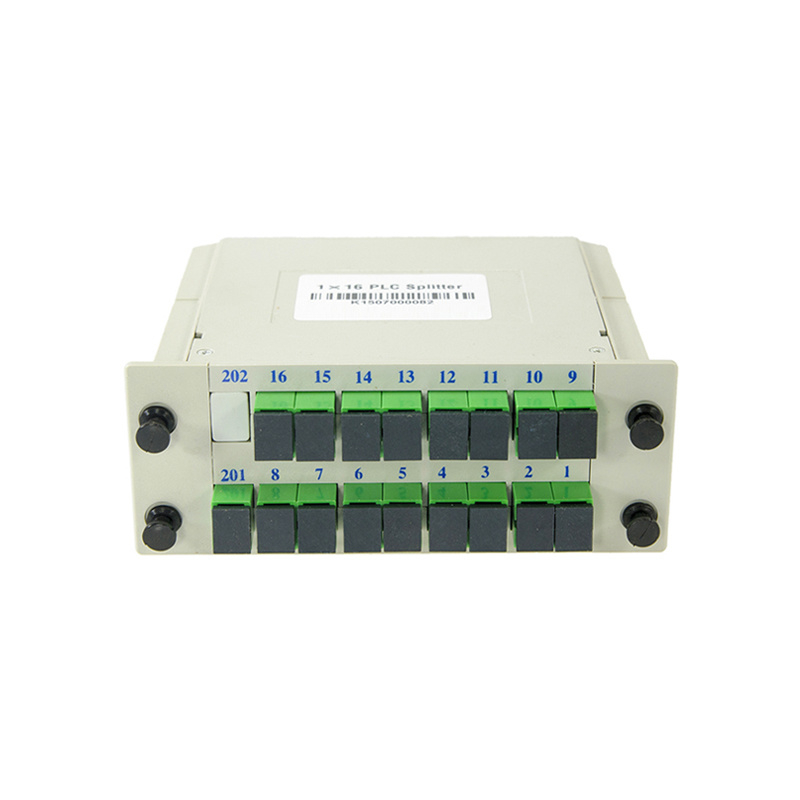

Tipo modular PLC Splitter

O PLC Splitters são dispositivos ramificados que são usados para distribuir sinais ópticos para vários locais para processamento. Nas redes ópticas, geralmente é necessário dividir um sinal óptico em muitos sinais idênticos ou combinar muitos sinais em um único sinal. Ele fornece uma solução de distribuição de energia de baixo custo, com pequeno fator de forma e alta confiabilidade, ampla faixa de comprimento de onda de operação e boa uniformidade de canal para canal, e é amplamente utilizado na rede de Pon. Hyoe fornece uma série inteira de produtos de divisor de 1*n e 2*n que são adaptados para aplicações específicas.

Status de disponibilidade:

Quantidade:



Inquérito Adicionar a cesta

1xn ou 2xn opcional;

Conector SC/UPC, SC/APC, LC/UPC, LC/APC Opcional;

PDL baixo

Alta perda de retorno

Baixa perda de inserção

Divisão uniforme de energia

Comprimento de onda de operação amplo

Ampla temperatura de operação

Excelente estabilidade ambiental e mecânica

A estrutura compacta, tamanho pequeno, pode ser instalado diretamente na caixa de transferência de várias transferências existentes, não precisa deixar muito espaço de instalação.

O único dispositivo possui muitos canais de ramificação, que podem atingir mais de 32 canais.

em um:

sob um:

Cabo de fibra óptica Patchcord óptico Caixa de distribuição óptica Solução central de data Componentes passivos

Produtos relacionados

Micro tipo plc divisor

FBT divisor

Tipo de caixa PLC Splitter

Dados de teste técnico
Proporção dividida	1x2	1x4	1x8	1x16	1x32	2x2	2x4	2x8	2x16	2x32
Comprimento de onda	1260 ~ 1650 (nm)
Perda de inserção (dB)	≤4.6	≤7,5	≤11.0	≤14.0	≤17,0	≤4.5	≤8,0	≤11,7	≤14.7	≤17,9
Uniformidade (dB)	≤0,6	≤0,6	≤0,8	≤1.2	≤1,5	≤0,8	≤1,0	≤1,0	≤1,5	≤2.0
PDL (dB)	≤0,2	≤0,2	≤0,2	≤0,3	≤0,3	≤0,2	≤0,2	≤0,2	≤0,3	≤0,3
Perda de retorno (dB) （P/S）	≥55/50
Diretividade (DB)	≥55
Temperatura operacional (℃)	-40 ~+85
Tipo de fibra	ITU-T G657 Fibra óptica ou cliente especificado

Dados de teste técnico
Proporção dividida	1x2	1x4	1x8	1x16	1x32	2x2	2x4	2x8	2x16	2x32
Comprimento de onda	1260 ~ 1650 (nm)
Perda de inserção (dB)	≤4.6	≤7,5	≤11.0	≤14.0	≤17,0	≤4.5	≤8,0	≤11,7	≤14.7	≤17,9
Uniformidade (dB)	≤0,6	≤0,6	≤0,8	≤1.2	≤1,5	≤0,8	≤1,0	≤1,0	≤1,5	≤2.0
PDL (dB)	≤0,2	≤0,2	≤0,2	≤0,3	≤0,3	≤0,2	≤0,2	≤0,2	≤0,3	≤0,3
Perda de retorno (dB) （P/S）	≥55/50
Diretividade (DB)	≥55
Temperatura operacional (℃)	-40 ~+85
Tipo de fibra	ITU-T G657 Fibra óptica ou cliente especificado
